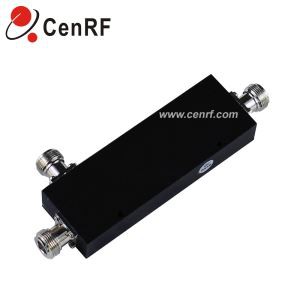

کوپلر جهت دار 698-2700MHz 4.3-10 زن
انتقال قدرت بالا
4.3-10 کانکتورهای زن
ارسال درخواست
Product Details ofکوپلر جهت دار 698-2700MHz 4.3-10 زن
ویژگی های اصلی
L ضرر کم درج ، کم PIM کم VSWR
H انتقال قدرت بالا
3 4.3-10 کانکتورهای زن
مشخصات برق | |||||
محدوده فرکانس | 698 - 2700MHz | ||||
اتصال (dB) | 5 6 7 10 15 20 30 40 | ||||
ضرر درج (dB) | .12.15 ≤1.7 ≤1.4 ≤0.8 ≤0.5 ≤0.3 ≤0.3 ≤0.3 | ||||
| Ripple درون باند (dB) | 1.0 ± 1.0 ± 1.0 ± 1.0 ± 1.0 ± 1.2 1.2 ± 1.5 1.5 | ||||
PIM (IM3) | -150dBc @ 2x20W | ||||
| بازگشت ضرر / VSWR | 19 -19dB / 1.25 | ||||
| هدایت | 20dB | ||||
انتقال قدرت | 500W | ||||
ورودی امپدانس | 50Ω | ||||
مشخصات محیطی | |||||
دمای کارکرد | در فضای باز یا سرپوشیده ، IP65 | ||||
رطوبت نسبی | 5 تا 95٪ | ||||
دمای کارکرد | -40 تا + 70 | ||||
مشخصات مکانیکی | |||||
نوع اتصال | 43.-10 زن | ||||
مواد | حفره: آلومینیوم؛ اتصال دهنده: مس | ||||
در حال پردازش | هادی داخلی اندود نقره ای | ||||
وزن | 0.68Kg @ 5/6/7/10 / 15dB؛ 0.58 کیلوگرم @ 20/30 / 40dB | ||||
بعد، ابعاد، اندازه | 200.5x68.8x32mm @ 5/6/7/10 / 15dB؛ 150x69x36mm @ 20/30 / 40dB | ||||
بعد، ابعاد، اندازه
5dB ، 6dB ، 7dB ، 10dB ، 15dB:
20dB ، 30dB ، 40dB:
